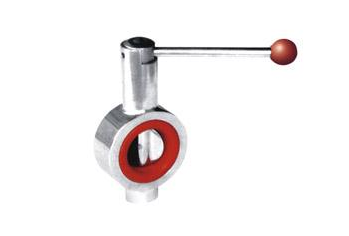

現在一般閥門廠家生產的快裝蝶閥的閥體是圓簡形的，關閉件是一個不厚的圓盤，盤與傳動軸呈對稱形布置並與管道軸線垂直,閥盤旋轉至將流道堵死的位置，並與閥體四周壁上的密封而相接觸形成密封實現關閉。

金屬對金屬的密封麵，實際上不容易實現徹底的密封，最新的設計使用金屬對塑料或金屬對橡膠，能成功地建立起密封。傳動軸要穿過閥體，設汁時要特別注意閥盤能否保持與閥體對中，即正確的對稱位置和旋轉無礙的位置。

快裝蝶閥閥板由全開至全關轉角不應超過90°。全開狀態下閥板對流體略有阻力，在20°範圍內阻力基本上保持不變，這樣就可以減少執行機構的行程。

閥板截麵也可以作成不對稱形的，比如有時為了改善執行機構的力矩特性或閥門的調節特性，偶爾采用非對稱形蝶板或凹形翼型蝶板。

不少最新沒計的蝶閥省去了閥體法蘭，安裝時把閥體夾在管道法蘭之間，用分布在閥體四周的長螺栓把法蘭擰緊。另外一種方案是環形閥體的凸緣上有螺栓孔、穿上長螺拴擰緊。

蝶閥的上部結構非常緊湊，這部分隻是為了固定傳動軸的伸出端和支撐手動操作柄或電動頭。蝶閥關閉後，在管道軸線方向上尺寸很小，但在全開狀態下大口徑蝶閥占有相當大的軸向空間。此乃與閘閥相比的不足之處。

以上就是上海艾栗自動化科技有限公司介紹的快裝蝶閥在水泵係統中的作用，如果不是特別明白或有疑問的請聯係我們在線客服進行谘詢！
