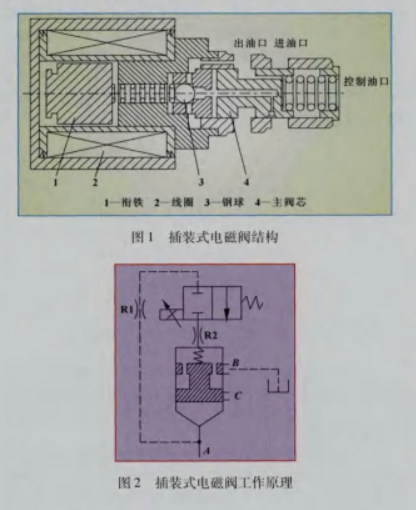

該閥是兩級控製插裝式電磁閥，先導級為兩位兩通的高溫電磁閥，相當於一個溢流閥；主閥芯為一個三通式的插裝閥，如圖1所示。

主閥芯的開房由先導級電磁閥決定，如圖2所示，當先導級電磁閥通電，電磁閥工作在左邊位置，主油壓A通過阻尼孔R1作用於電磁閥上，此時由於電磁線圈產生電磁力的作用，將主油壓截止，隨著液壓油量的增加，主油壓在主閥芯下端越來越多，主閥芯克服彈簧力推動主閥芯向上運動，此時主油壓A與控製油壓C相通，液壓執行元件動作。當主油壓A增大或減小時，在電磁力的作用下主閥芯都會重新達到一個新的平衡點，其工作原理類似於先導級減壓閥。當先導級電磁閥斷電，電磁閥工作在右邊位置，電磁力消失，主閥芯在彈簧力作用下複位，油口B和油口C接通，控製油壓通過小孔流回油箱，主油壓由阻尼孔R1和R2流回油箱。
