金屬波紋管閥門的波紋管下端焊接在閥杆上，以防止工藝流體浸蝕閥杆，另一端置於閥體和閥蓋之間構成靜密封。采用合適的材料，波紋管閥可用於高溫500℃和高壓2500Ib（42MPa）工況中。

通常閥門行程為波紋管自由長度的15%，因而波紋管占據很大的壓力空間，製造工藝相對複雜，價格較貴。但與傳統填料密封閥門相比，波紋管閥門的閥杆的密封更加可靠，在外泄漏要求比較嚴格的場合，如有毒介質、強腐蝕介質和放射性介質以及熱油等場合中應用廣泛。

波紋管的上部法蘭與石墨墊片、閥蓋和支架形成靜密封，使閥體中的介質和外部隔絕。閥體中的介質不因閥杆和填料函有間隙而泄漏。若因特殊情況引起波紋管破裂，閥門上部的填料函還可起到應急作用。閥杆上部沿軸向加工2個直槽，撥銷使閥杆隻能沿著軸向上、下移動而不能沿徑向轉動。閥杆下部加工2個螺旋槽，撥銷固定在球體上，撥銷可在螺旋槽內自由移動。

設計要求

波紋管閥門最常用的結構形式為波紋管截止閥和閘閥。波紋管截止閥因為其啟閉行程短，易於製造與之匹配的波紋管而使用廣泛。閘閥由於需要的行程較長，製造波紋管的難度增大，使大口徑波紋管閘閥的使用受到限製。

閥門壽命

波紋管閥門的全開-全關-全開過程為一個循環（一次），美國閥門和管件製造者標準協會MSS SP-117規定波紋管閥門壽命如表1。在不同的工況條件下，波紋管閥門的壽命要求也不一樣，設計時應滿足客戶的具體要求。

閥門試驗
波紋管閥門的試驗分為型式試驗和產品試驗。

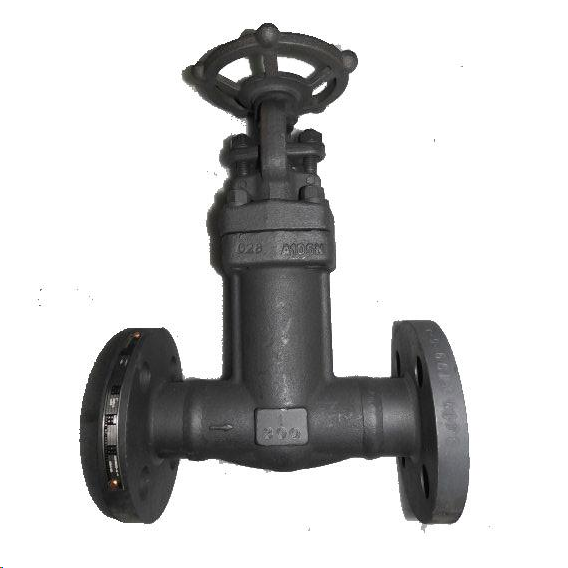

波紋管密封閘閥的啟閉件是閘板，波紋管密封閥門閘板的運動方向與流體方向相垂直，波紋管密封閘閥隻能作全開和全關，不能作調節和節流。波紋管密封閘閥gate valve適用於 Class150 ～2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不鏽鋼）的小口徑管路上，用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。波紋管密封閘閥特點：流體阻力小，適用的壓力、溫度範圍大，介質流動方向不受限製，密封性能良好。

波紋管密封閘閥安裝前必須進行外觀檢查，波紋管密封閘閥的銘牌應符合現行國家標準《通用閥門標誌》GB 12220的規定。對於工作壓力大於1.0 MPa 及在主幹管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格後方準使用。波紋管密封閘閥強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少於1分鍾，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封麵無滲漏為合格。閘板有兩個密封麵，波紋管密封閘閥最常用的模式閘板閥的兩個密封麵形成楔形、楔形角隨閥門參數而異。

波紋管密封閘閥可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源係統等管線上作為調節和截流裝置使用。
