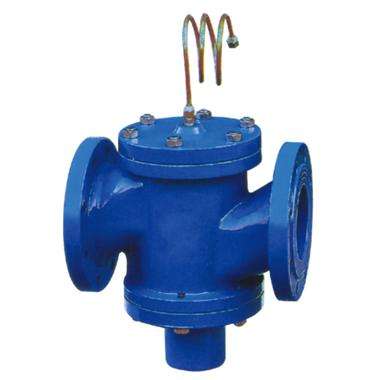

自力式壓差控製閥安裝調試說明:
1、介質流動方向應與閥體箭頭方向一致;
2、該型閥應安裝在回水管上,閥上接導壓管,導壓管的另一端與供水管連接,建議在導壓管供水端安裝1/2“球閥,以便啟動消除堵塞功能;
3、在導壓管前的供水管上應安裝過濾網,避免水質太差造成該閥失去自動調節功能;
4、供水管和該閥前的回水管應分別裝設壓力表,便於調節控製壓差;
5、如發現該係統流量過大或過小,可能的原因是管道元件安裝時的雜物卡阻在閥塞上,可將1/2"球閥關閉3-5分鍾,這時如果是較輕堵塞,即可自動消除,如還不能消除,則要拆開閥門檢查消除堵塞物;
6、控製壓差調節方法:逆時針方向調節調壓閥杆,觀察壓差前壓力表降低0.01MPa時,控製壓差即由設定的0.02MPa增大到0.03MPa,以此類推;
7、該閥的工作壓差為0.02-0.03MPa,如安裝後發現其工作壓差大於0.3MPa時應在供水管上安裝 手動調節閥,降低熱力入口裝置處的供、回水管壓差,否則,壓差閥可能隻在小開度下長期工作,會產生噪音,還會大大降低該閥的使用壽命。
自力式壓差控製閥選型說明:
根據最大流量和可能的最小工作壓差計算所需的最大KV值,應小於閥門的最大KV值;根據最小流量和可能的最大工作壓差計算所需的最小KV值,應大於閥門的最小KV值,如G=3-10M3/h,△P"最大=200KPa,△P"最小=20KPa,選DN50即符合要求,建議盡量不變徑選用閥門。
